一、概述

該系列產品由于采用了耐高溫材料做保護管，因此，可在1800℃以上高溫下長期穩定地工作。本公司生產的專用熱電偶因采用實體化結構及密封性極強的接線方式，可以有效地保證不破壞體系的真空度。主要適用于高溫真空及熱處理等各種真空爐的溫度測量，已應用于黎明公司等企業，可替代價格昂貴的進口產品。

二、產品標準

型號	分度號	允差值	使用溫度(℃)	熱響應時間τ0.5(s)
WRBZ-235□ WRBZ-265□ WRBZ-295□ WRBZ-335□ WRBZ-365□ WRBZ-395□	B	±0.5%t或±0.25%t	600～1800	Φ6,Φ8管＜60 Φ10,Φ12管＜90
WRW3Z-235□ WRB3Z-265□ WRB3Z-295□ WRB3Z-335□ WRB3Z-365□ WRB3Z-395□	WRe3-WRe25(W3、D)	±1.0%t	200～2000
WRW5Z-235□ WRW5Z-265□ WRW5Z-295□ WRW5Z-335□ WRW5Z-365□ WRW5Z-395□	WRe5-WRe26(W5、C)

三、型號及規格

名稱	型號	密封結構	保護管		長度L*l(mm)
			材料	直徑d(mm)
螺紋密封防水接線盒式熱電偶	WRBZ--235□ WRW3Z-235□ WRW5Z--235□	NPT1/2螺紋密封	復合剛玉耐熱合金Mo.W管	6或8	400*250 450*300 550*400 650*500 900*750 1150*1000 1650*1500
	WRBZ-235□		復合剛玉	8 10 12 16
螺紋密封扁接插式熱電偶	WRBZ—2656 WRW3Z-2656 WRW5Z--2656		Mo.W管復合剛玉耐熱合金	6
螺紋密封補償導線式熱電偶	WRBZ-295□ WRW3Z-295□ WRW5Z-295□			6或8
快速法蘭防水接線盒式熱電偶	WRBZ-335□ WRW3Z-335□ WRW5Z-335□	快速法蘭（真空雙膠圈密封）
	WRBZ-335□		復合剛玉	8 10 12 16
快速法蘭扁接插式熱電偶	WRBZ-365□ WRW3Z-365□ WRW5Z-365□		復合剛玉耐熱合金Mo.W管	6或8
快速法蘭補償導線式熱電偶	WRBZ-365□ WRW3Z-395□ WRW5Z-365□

四、感溫原件

鎢錸熱電偶	鉑銠熱電偶
鎢錸熱電偶	鉑銠熱電偶

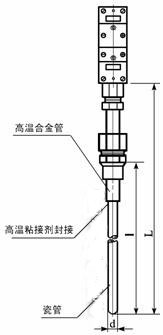

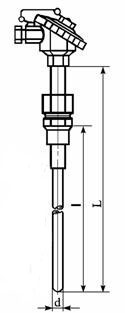

五、結構

WRBZ-235□ WRB3Z-235□ WRB5Z-235□	WRB3Z-2356 WRB5Z-2356	WRB3Z-235□ WRB5Z-235□
WRBZ-335□ WRB3Z-335□ WRB5Z-335□	WRB3Z-3356 WRB5Z-3356	WRB3Z-335□ WRB5Z-335□

六、真空爐用鎢錸或貴金屬熱電偶

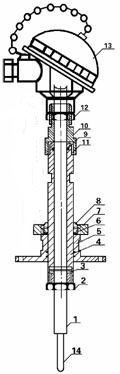

1、熱電偶保護管 2、夾緊套（外購） 3、主管 4、快速法蘭 5、O形圈（硅橡膠） 6、銅螺母7、定位套 8、過渡套9、O形圈Ⅱ（硅橡膠） 10、壓緊環

訂貨需知：

1、注明熱電偶型號、分度號、使用溫度范圍。

2、熱電偶點數、熱電偶保護管材質、直徑、長度等。（保護管總長L=l 150，特殊插入深度及其保護管材質可按協議定貨）

3、有緊固件、法蘭裝置的，需要提供先關尺寸。
