一、概述

SWBR、SWBZ系列熱電偶、熱電阻溫度變送器是DDZ系列儀表中的現場安裝式溫度變送器單元，與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA、0-10mA的輸出信號。

該溫度變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用與冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。

二、產品標準

1、輸入信號：熱電偶：K、E、J、B、S、T、N。熱電阻：Pt100、Cu50、Cu100三線制、四線制。智能型溫度變送器的輸入信號可通過手持器和PC機任意設置。

2、輸出信號：在量程范圍內輸出4－20mA直流信號，與熱電偶或熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4－20mA直流信號同時疊加符合HART標準協議通信；隔離式溫度變送器：輸入與輸出相隔離，隔離電壓500V，增加了抗共模干擾能力，更適合與計算機連網使用。

3、基本誤差：0.5%FS、0.2%FS、智能型0.2%FS。

4、接線方式：二線制、三線制、四線制。

5、顯示方式：四位LCD顯示現場溫度，智能型四位LCD可通過PC機或手持器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數。

6、工作電壓：普通型號12V-35V，智能型12V-45V，額定工作電壓為24V。

7、允許負載電阻：500Ω（24VDC供電）；極限負載電阻R（max）=50Vmin-12,例如在額定工作電壓24V時，負載電阻可在0-600Ω范圍內選擇使用。

8、工作環境：a:環境溫度-25-+80℃（常規型）、-25-+70℃（數顯型）、-25-+75℃（智能型）、b:相對濕度：5%-95%、c:機械振動f≤50Hz, 振幅≤0.15mm、d:無腐蝕氣體或類似的環境。

9、 環境影響系數：δ≤0.05%/℃。

10、測溫范圍

類 別	材 質	分 度 號	測 量 范 圍
熱電偶	鎳鉻-康銅	E	0-1000℃范圍內任選
	鎳鉻-鎳硅	K	0-1300℃范圍內任選
	鉑銠10-鉑	S	0-1600℃范圍內任選
	鉑銠30-鉑銠6	B	0-1800℃范圍內任選
	銅-康銅	T	0-400℃范圍內任選
	鐵-康銅	J	0-1200℃范圍內任選
熱電阻	銅熱電阻	Cu50	-50-+150℃范圍內任選
	銅熱電阻	Cu100	-50-+15℃范圍內任選
	鉑熱電阻	Pt100	-200-+600℃范圍內任選

三、選型

型號說明
SWB	溫度變送器
類別	R	熱電偶
	Z	熱電阻
傳感器		1	適配K型熱電偶/熱電阻適配Pt100
		2	適配E型熱電偶/熱電阻適配Cu100
		3	適配J型熱電偶/熱電阻適配Cu50
		4	適配B型熱電偶
		5	適配S型熱電偶
		6	適配T型熱電偶
		7	適配N型熱電偶
		8	用戶自定
電路類別			0	隔離型
			1	非隔離型
安裝方式				0	常規型
				1	**型
				2	掛壁型
				3	導軌型
溫度變送器					0	常規型
					1	智能型
					2	數顯型
					3	指針型
					4	智能數顯型
					5	智能指針型
					6	帶HART協議型

四、產品特點

1、采用硅橡膠或環氧樹脂密封結構，因此耐震、耐濕、適合在惡劣的現場環境安裝使用。

2、現場安裝在熱電偶、熱電阻的接線盒內使用，直接輸出4-20mA、0-10mA的輸出信號，這樣既節約了昂貴的補償導線費用，又提高了信號遠距離傳輸過程中的抗干擾能力。

3、熱電偶變送器具有冷端溫度自動補償功能。

4、精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠。

5、適用范圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用。

6、智能型溫度變送器可通過HART調制解調器與上位機通訊或與手持器和PC機對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護功能。

7、智能型溫度變送器可按用戶實際需要調整變送器的顯示方向，并顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例。

五、工作原理

熱電偶或熱電阻傳感器將被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償?shù)认嚓P電路。經調零后的信號輸入到運算放大器進行信號放大，放大的信號一路經V/I轉換器計算處理后以4－20mA直流電流輸出；另一路經A/D轉換器處理后到表頭顯示。變送器的線性化電路有兩種，均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段折線逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式。LCD顯示的溫度變送器用兩線制方式輸出，LED顯示的溫度變送器三線制方式輸出。

六、接線及調整

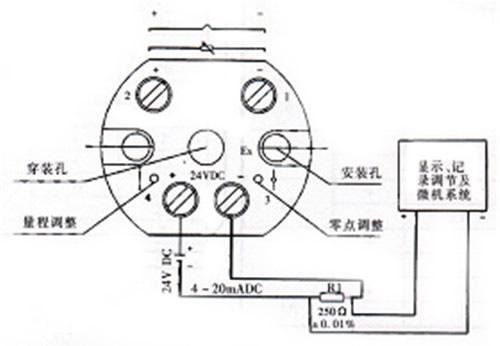

變送器的接線原理如圖所示。端子4接24V電源正端、端子3為4～20mA電流輸出端，該端經負載電阻R1后回到24V電源負端。端子1、2接熱電阻，或2接熱電偶正，1接熱電偶負。變送器有零點及量程調節電位器，便于用戶進行微量調整。

七、校驗方法

1、用于**危險場所時，請注意防爆標志與防護等級；

2、機電一體化溫度變送器安裝的環境必須是在-20-+70℃內，當周圍環境溫度太高時，SWBZ/R信號轉換器和顯示模塊可以與熱電阻或熱電偶分離安裝。我廠配有分離安裝變送器的**防爆盒。

3、加電前，請仔細檢查電源的正負極性，不能接錯，否則可能造成不可知的后果。

4、SWB信號轉換器模塊用環氧樹脂灌封固化，以加強其防震性能，并防濕、防腐、防潮。

5、溫度變送器使用六個月后需進行校驗。

a、熱電阻溫度變送器校驗方法

·設備要求：數字電壓表一臺；

·按系統連接方法接線；

·根據變送器銘牌上標明的傳感器和量程范圍，輸入相應的阻值，使輸出為1V和5V（可分別調整零點電位器和滿度電位器）；

·按量程十等分點輸入各電阻值，檢查各溫度輸出是否符合精度范圍；

·按說明書技術指標進行測試，應符合技術要求。

b、熱電偶溫度變送器校驗方法

·設備要求：數字電壓表一臺；

·按系統連接方法接線；

·根據變送器銘牌上標明的傳感器和量程范圍，輸入相應的阻值，使輸出分別為1V和5V（可分別調整零點電位器和滿度電位器）；

·按量程十等分點輸入各電勢值，檢查各溫度輸出是否符合精度范圍；

·按說明書技術指標進行測試，應符合技術要求。

訂貨需知：

1、特殊規格訂貨中經雙方協商決定。

2、可根據用戶需要配有相應材質的保護管。如剛玉管或高鋁質保護管。

3、如果有其他特殊要求請在訂貨時注明。
