產品概述

———————————————————————————————————————————————
      氣體渦輪流量計是我公司在吸收國內外制造流量?jī)x表的先進理念,并結合實際使用加以?xún)?yōu)化設計而成的新一代高精度、高可靠性氣體渦輪流量計。
      該系列流量計將流量、溫度、壓力檢測功能于一體﹐并能進行溫度、壓力、壓縮因子自動補償﹐是石油、化工、電力、冶金、航空、科研、工業鍋爐等行業的氣體計量和城市天然氣，燃?xì)庹{(diào)壓站及燃?xì)赓Q(mào)易計量的理想儀表。
      氣體渦輪流量計具有優良的低壓和高壓計量性能﹐適宜測量大流量氣體尤其是天然氣等氣體的精確測量。根據用戶的不同需求﹐我公司可提供不同精度等級、不同性能的渦輪流量計。
      本公司渦輪流量計執行標準為∶GB/T18940-2003《封閉管道中氣體流量的測量渦輪流量計》。

      ? 精度高、重復性好；壓力損失小，量程比寬，可達1：20（或更寬)。
      ? 采用一體化整流器,前后直管段要求低。
      ? 采用平衡式設計，配用**軸承，摩擦阻力小，啟動流量低，密封性好，整機使用壽命長。
      ? **鋁合金渦輪，具有更高的強度、較小的啟動慣量和耐腐蝕作用。
      ? 內置壓力、溫度傳感器，結構緊湊、外形美觀，計量室與通氣室隔絕，保證了儀表運行的安全性。
      ? 可檢測被測氣體的溫度、壓力和流量，能進行流量自動**補償，并顯示標準狀況下的氣體累積流量；可實時查詢溫度和壓力。
      ? 選用高對比度液晶顯示屏，清晰直觀，讀數方便。
      ? 就地顯示流量值，并帶多種信號輸出功能。
      ? 儀表具有脈沖信號、模擬信號輸出，可通過RS485通信接口或采用GPR系統直接實現計算機數據的集中采集和實時管理。
      ? 智能化儀表系數多點非線性修正，并具有故障自診斷和報警功能。
      ? 儀表具有防爆及防護功能，防爆標志為Exdl BT4、防護等級為IP65。
      ? 內、外電源雙供電工作，整機功耗低。
      ? 具有實時數據存儲功能，可保證在電池更換和突然掉電時的儀表數據不丟失，在停電狀態下內部數據可**性保存。
      ? 可與IC卡預付費系統配套使用，便于貿易結算。

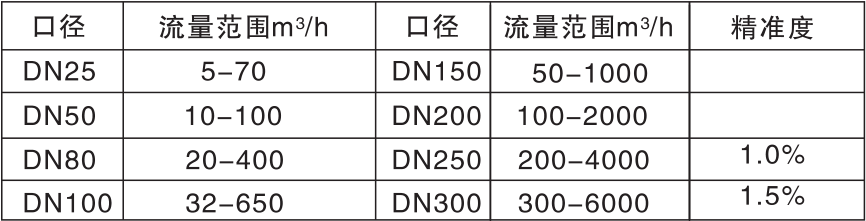

流量計規格型號、基本參數
———————————————————————————————————————————————

精度等級
      在量程范圍內精度等級為：1.0級和1.5級。
              1.0級      Q_max ~ 0.2Q_max:±1%；     0.2Q_max ~ Q_min:±2%；
              1.5級      Q_max ~ 0.2Q_max:11.5%；   0.2Q_max ~ Q_min:±3%；
      未特殊注明產品，按照1.5 級精度出廠。其余精度，訂貨時需要特殊說明。

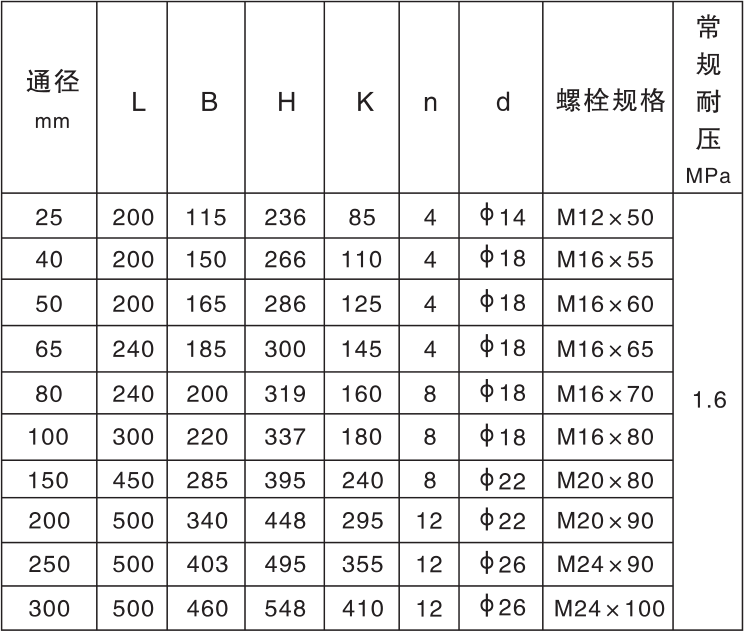

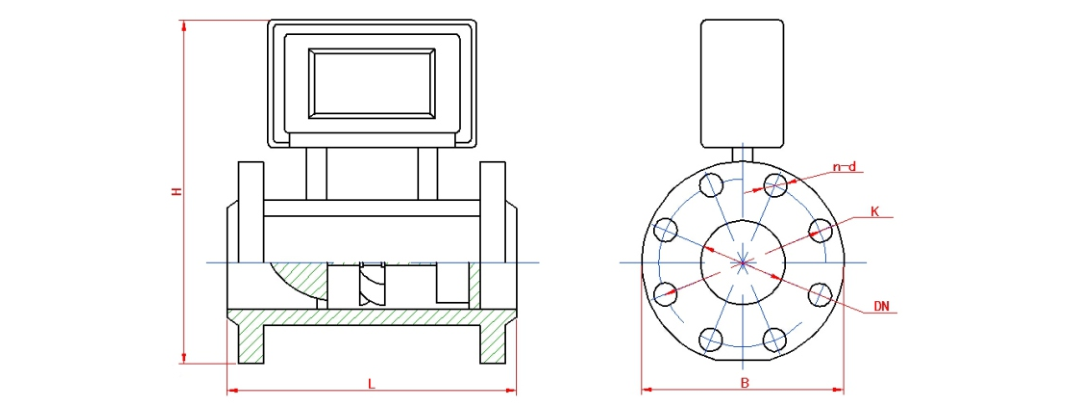

流量計外形尺寸
———————————————————————————————————————————————

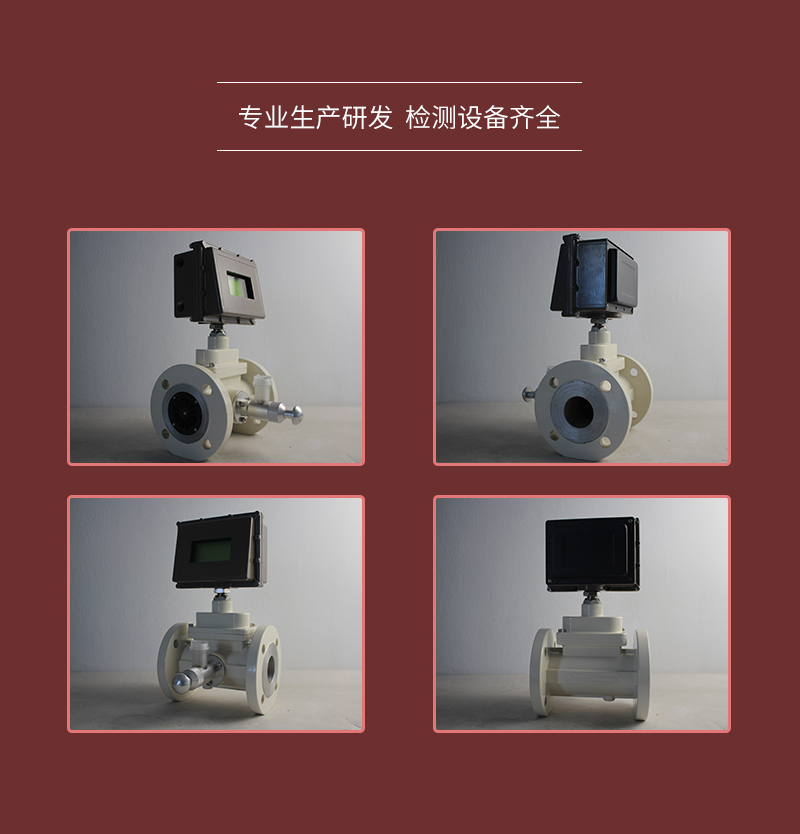

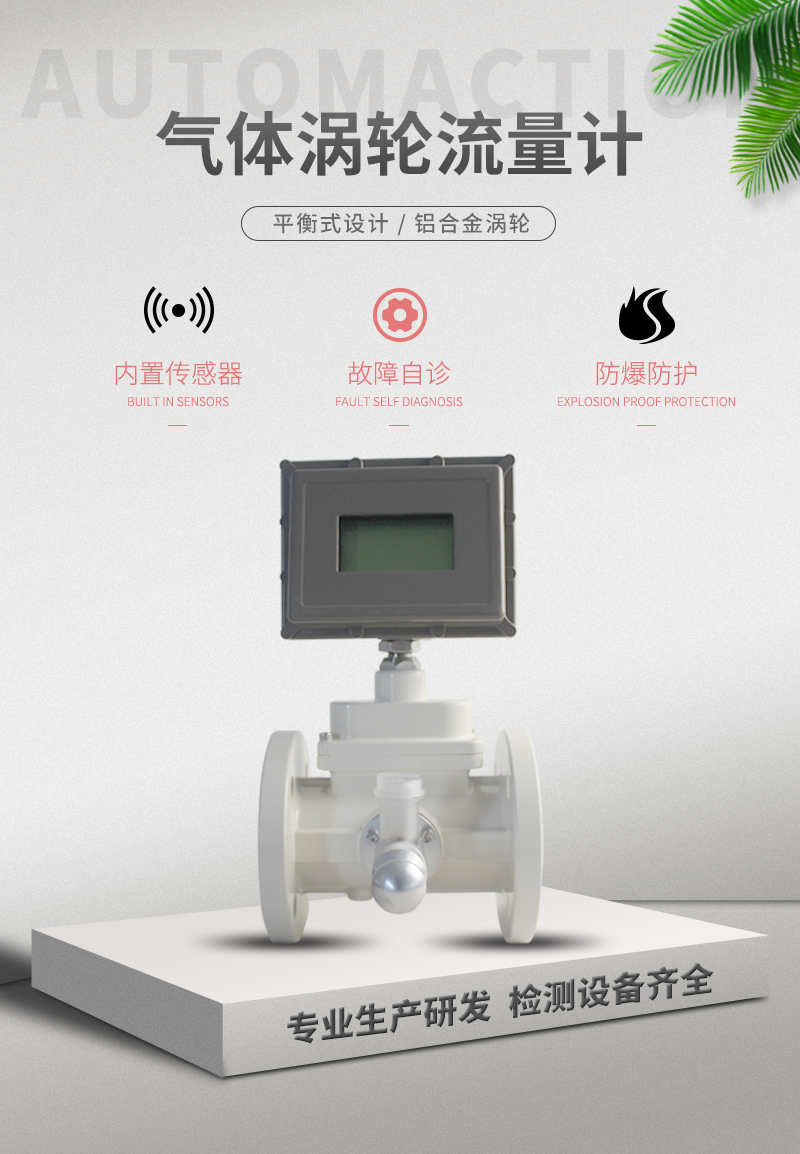

產品展示

———————————————————————————————————————————————

安裝注意事項

———————————————————————————————————————————————

      1、安裝前，用微小氣流吹動渦輪時，渦輪應能轉動靈活，計數正常，且沒有無規則的噪音，無間斷卡滯現象，則流量計可安裝使用。
      2、流量計應安裝在便于維修、周?chē)坏糜袕?qiáng)外磁場干擾和強烈的機械振動的場所。安裝前應根據其使用要求審核安裝環境，以便正常使用。
      3、流量計不宜用在流量頻繁變化和有強烈脈動流或壓力脈動的場合。
      4、流量計室外安裝時，上部應有遮蓋物，以免雨水浸入和烈日曝曬而影響流量計使用壽命。
      5、流量計應水平安裝，流體流動方向應與殼體上標識的方向一致，在流量計的表前應有不小于10 DN，表后不小于5 DN的直管段。(須垂直安裝時應在訂貨時注明，產品需做相應的配置；安裝使用時，氣流方向應從上至下)。

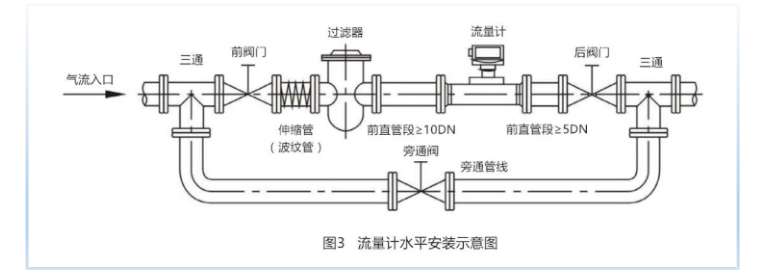

      6、為便于維修，不影響流體正常輸送，建議按圖3設置旁通管路。在正常使用時必須鎖閉旁通管道閥門。

      7、為防止雜質進入流量計，必須安裝過濾器；嚴禁過濾器和流量計直接相連。
      8、流量計安裝時，建議安裝伸縮管或波紋管，伸縮管必須符合管道設計的公稱通徑和公稱壓力的要求，伸縮管是作為管道應力的補償及方便流量計的安裝與拆卸。
      9、應確保管道與流量計入口和出口的連接同軸，并防止墊圈和焊縫突入管道內，否則會擾亂流動剖面。
      10、流量計需可靠接地，但不得與強電系統地線共用。在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接。
      11、流量計投入運行時，應緩慢開啟閥門（開啟時間不少于15s)，逐步增加流速，以免瞬間氣流沖擊而損壞渦輪。

警告
      1、當流量計需要有信號遠傳時，應嚴格按有關“電氣性能指標"接入外電源(≤+24VDC}，嚴禁在信號輸出口處直接接入220VAC或380VAC電源。
      2、嚴禁流量計在線焊接管道法蘭。
      3、對于新安裝或檢修后的管道務必進行吹掃，**管道中的雜物后方能安裝流量計。在進行所有流體靜試驗和清掃管路操作期間，應拆下儀表，以免損壞測量部件。
      4、管道安裝完畢進行密封性試壓時，應注意流量計壓力傳感器所能承受的**壓力（即檢定證書上介質最大壓力)，以免損壞壓力傳感器。
注意:請務必在通電使用前完成所有接線并檢查接線是否正確，切勿接反，否則容易損壞放大器板。
